ضوابط اجرای سيستم ارت و چاه ارت:

-نحوه اجراي سيستم ارت جهت رعايت سيستم TN-C-S در داخل ساختمان و T-T در شبكه عمومي و ايجاد تناسب بين اين دو به نحويكه مشكلي از جهت ايمني ساكنين و شبكه پيش نيايد بشرح بندهای زير عمل می شود.
-لازم است اتصال زمين و لحاظ نمودن آخرين پيشرفتهاي روز در زمينه احداث چاه ارت (استفاده از بنتونيت و ساير مواد كاهش دهنده مقاومت) با مقاومت حداكثر 2 اهم اجرا شود. IEC-60100) و (VDE-0140 در اينصورت مي‌توان با همبندي شمش‌هاي نول و ارت در محل تابلوي كنتور مشتركين، هم براي ارت كردن سيستم داخلي و هم براي زمين كردن بدنه تابلو، از اتصال زمين واحدي استفاده نمود.
-لازم است مقدار مقاومت اتصال زمين توسط مهندس ناظر و نماينده شركت برق اندازه‌گيري شود و از پذيرفتن ارتهاي با مقاومت بالاتر از 2 اهم جداً خودداري گردد. (به دليل آنكه بي‌خطر بودن روش فوق بستگي بسيار زيادي به اين مطلب دارد.)
-در داخل ساختمان لازم است همبندي بنحو مؤثري رعايت شود و المانهاي فلزي موجود در سازه با روش مناسب، اتصال الكتريكي مورد نياز را داشته باشند تا در صورت بروز هرگونه اشكال احتمالي روي شبكه عمومي برق، امكان بروز حادثه براي ساكنين وجود نداشته باشد.
-لازم است موارد فوق براي تمامي منازل، مغازه‌ها، واحدهاي صنعتي و بطور كلي هرگونه متقاضي (بدون درنظر گرفتن متراژ و تعداد طبقات) انجام شود.
-لازم است اندازه‌گيري مستمر ارتهاي نصب شده در ساختمانها حداقل سالي يكبار انجام گرديده و در صورت بالاتر بودن از استاندارد نسبت به اصلاح ارت اقدام گردد. مسئوليت انجام اين كار با مالك با مالكين است و وي مي‌تواند بدين منظور از دفاتر مورد تأييد سازمان نظام مهندسي ساختمان استفاده نمايد.
الزامات چاه ارت :
جنس صفحه و ميله ارت
انتخاب الكترودهاي ميله‌اي يا صفحه‌اي و … بايد براساس مقتضيات محل، انجام گيرد. مقاومت الكترودهاي ميله‌ايي تقريباً برابر مي‌باشد كه r مقاومت ويژه خاك و L طول ميله است. براي ميله‌هاي معمول كه مقدار L برابر 1.5 تا 2.45 متر مي‌باشد، ملاحظه مي‌شود كه الكترود ميله‌اي بدون اتخاذ تدابير تكميلي به هيچ عنوان قادر به ايجاد مقاومت زير 2 W نيست. لذا بايد از الكتروليت مناسبي مانند بنتونيت يا الكتروليتهاي ديگري كه خواص الكتريكي و شيميايي آنها به تأييد مراجع ذيصلاح رسيده است استفاده كرد. در مورد الكترود صفحه‌اي مقاومت با رابطه تقريبي تعيين مي‌شود كه l محيط صفحه الكترود است.
جنس صفحه و ميله:
بنا به توصيه VDE-0140 الويت در بين الكترودهاي موجود به ترتيب زير است:
1 فولاد گالوانيزه
2 آهن روكش شده با سرب
3 مس خالص
4 ميله فولادي كاپر ولد شده
5 ميله فولادی با روکش مس (اکسترودشده)

لذا لازم است از ميله فولادي كه داراي روكش گالوانيزه گرم به ضخامت حداقل 90 ميكرون باشد، بعنوان الكترود ميله‌اي و از صفحه مسي با درجه خلوص 99.9 % بعنوان الكترود صفحه‌اي استفاده شود. تجربه نشان مي‌دهد الكترودهاي صفحه‌اي نتايج بهتري نشان مي‌دهند.
نحوه اتصال سيم زمين به الكترود ارت
با توجه به اينكه چگونگي اين اتصال نقش بسيار محسوسي در مقاومت نهايي و دوام الكترود دارد ترجيحاً از جوش انفجاري (CadWeld) استفاده شود.
مقطع سيم اتصال دهنده به صفحه
طبق توصيه VDE و با توجه به شرايط موجود در استان اصفهان مقطع سيم رابط بين الكترود و بدنه از رابطه بدست مي‌آيد كه I²k1 ماكزيمم جريان اتصال كوتاه تك فاز است. چنانچه محاسبه اين جريان به هر دلیل امكان‌پذير نباشد، مي‌توان از سيم نمره 35 كه حائز حاشيه اطمينان لازم است، استفاده نمود.

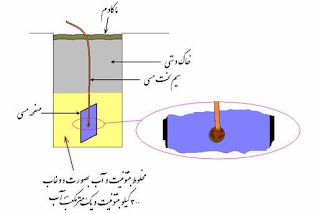

الكتروليت و نحوه پركردن چاه ارت مطابق شکل زير
